高精度扫描点应力与面应力检测突破

2023-09-21 09:43:47 3262

202111月 ,成都不朽情缘细密仪器有限公司自主研发的点与面偏光应力检测手艺及装备取得突破性希望 ,预计年底有望推出实现国产替换的产品型号系列。

随着现代手艺的生长 ,平板玻璃的生产工艺有了长足的生长 ,但玻璃中保存的应力一直是影响玻璃质量的要害因素。应力不匀称的残留在玻璃内部 ,对玻璃的机械强度和热稳固性爆发极其倒运的影响 ,同时也会改变玻璃的密度、光学常数、热膨胀系数等。因此应力的检测具有十分主要的意义 ,不但可以对玻璃的使用寿命举行合理预估、磨练玻璃制品的质量 ,还可以为玻璃、塑料质料加工历程的参数设置提供指导 ,测定光学质料、透镜等的相位延迟量和结晶质料的应力等 ,剖析生产历程或产品失效的缘故原由。

不朽情缘经由近二年的研发投入 ,产品迭代 ,基于光弹效应(应力双折射)针对差别应用场景同时推出两种检测装备 ,并具备多波段的应力检测研发能力 ,突破了焦点算法 ,提高了检测精度及效率 ,适用性更强。

检测原理

当一束光入射晶体后 ,若晶体内部保存内应力 ,透过晶体后的出射光会泛起两个偏振偏向 ,因速率的差别使两分量通过玻璃的时间差别 ,导致保存应力双折射光程差 ,由此可算出对应应力信息。


(1)  偏光应力仪——面丈量

产品特征:

?  接纳大口径成像探测方法 ,丈量速率快 ,精度高 ,重复性好

?  由于接纳高区分成像系统 ,可以发明气泡等质料内部缺陷。

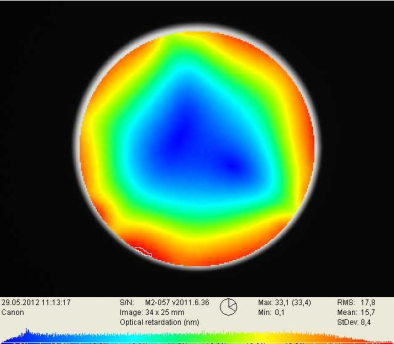

?  数字化显示应力漫衍 ,直观反应缺陷大。ㄓακ岛陀αη虼笮。┖臀恢茫占淝致0.01mm2

?  可实现在线丈量

?  主要应用于光学质料、晶体的内应力评测 ,也可以用于镜头、玻璃制品、塑料制品等内在剩余应力测试。

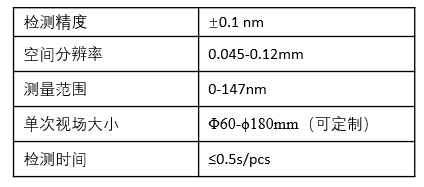

手艺指标

不朽情缘(中国)官方网站入口不朽情缘(中国)官方网站入口

不朽情缘(中国)官方网站入口

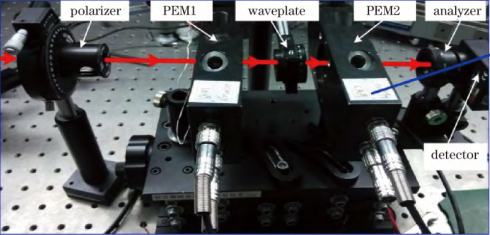

(2)  光弹应力仪——点丈量法

产品特征:

?  使用光弹调制法丈量光学元件爆发的双折射

?  用于检测玻璃等透明质料 ,塑料的应力漫衍

?  可实现在线丈量 ,丈量快速


手艺指标

?  丈量精度高 ,可以抵达0.02nm;

?  扫描规模广 ,扫描规模从mm量级到m量级;

?  丈量速率快 ,10Hz。

?  定制拼接扫描口径可达2m以上。
